◐ 采用intel 第11代tiger lake系列处理器
◐ 支持ddr4内存，2个双通道so-dimm插槽，最大64gb
◐ 支持1路千兆以太网，10/100/1000mbps自适应
◐ 支持4路usb 3.0，10路usb 2.0
◐ 支持6路uart，10路gpio
◐ 支持hdmi、edp高清显示
◐ 支持5路pcie 3.0 ×1，1路pcie 4.0 ×4

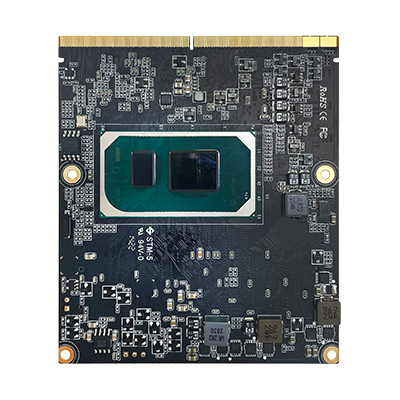

本产品属于杭州研智科技有限公司工业核心板，具有超强兼容性，与wec-cehl核心板相互兼容。
采用intel 第11代tiger lake系列处理器，支持ddr4内存，2个双通道so-dimm插槽，最大64gb；支持1路千兆以太网，10/100/1000mbps自适应；支持4路usb 3.0，10路usb 2.0；支持6路uart，10路gpio；支持hdmi、edp高清显示；支持5路pcie 3.0 ×1，1路pcie 4.0 ×4。
▇ 兼容性能特点：
◐ 跨平台兼容： 兼容intel第11代酷睿tiger lake系列和第12代赛扬elkhart lake系列处理器
◐ 接口兼容： 均采用mxm物理接口
◐ 信号兼容：按照统一的规则对管脚信号进行定义
同一块底板可以适配wec-cehl和wec-cehl系列核心板。
产品规格 | wec-c6305e | wec-c1115 | wec-c1115e | wec-c1125 | wec-c1135 | wec-c1165 | |
中央处理器 | cpu | 6305e | i3-1115g4 | i3-1115g4e | i3-1125g4 | i5-1135g7 | i7-1165g7 |
核心/线程 | 2/2 | 2/4 | 2/4 | 4/8 | 4/8 | 4/8 | |
睿频 | 1.80ghz | 4.10ghz | 3.9ghz | 3.70 ghz | 4.20ghz | 4.7ghz | |
llc | 4 mb | 6 mb | 6 mb | 8 mb | 8 mb | 12 mb | |
热设计功耗 | 15w | 28w | 28w | 28w | 28w | 28w | |
bios | ami uefi bios | ||||||
内存 | 类型 | ddr4，3200 mhz | |||||
ecc | n/a | ||||||
容量 | 8/16/64gb | ||||||
通道/插槽 | 2路双通道so-dimm插槽 | ||||||
图形 | 控制器 | intel® uhd graphics | intel® iris® xe graphics | ||||
最大频率 | 1.25 ghz | 1.3ghz | 96个 eus, 1.3ghz | ||||
显示 | edp | 1路，最大支持4096×2304 @60hz | |||||
hdmi | 1路，最大支持4096×2304 @60hz | ||||||
多屏显示 | 支持4屏异显 | ||||||
网络 | 控制器 | intel i219 | |||||
速度 | 10/100/1000 mbps自适应 | ||||||
数量 | 1路 | ||||||
i/o | usb | 4路usb 3.0，10路usb 2.0 | |||||
uart | 6路 (4路 2-wire / 2路8-wire) | ||||||
sata | 2路sata 3.0 | ||||||
gpio | 10路 | ||||||
pcie | 5路pcie 3.0 ×1，1路pcie 4.0 ×4 | ||||||
音频 | 1路intel hd音频接口 | ||||||
sm | 1路 | ||||||
spi | 1路 | ||||||
smart fan | system fan（option support） | ||||||
watchdog | bios support | ||||||
操作系统 | os | windows 10/11，ubuntu | |||||
电源 | 类型 | dc | |||||
输入电压 | 9~12v，rtc电池 2.0-3.3v | ||||||
环境 | 工作温度 | 常规：-10 ~ 60 °c | |||||
存储温度 | -40 ~ 85 °c | ||||||
工作湿度 | 10-95% @40℃，无冷凝 | ||||||
存储湿度 | 0-95% @60℃，无冷凝 | ||||||
机械性能 | 外形尺寸 | 95mm×82mm | |||||
