◐ 采用intel 第12代elkhart lake系列处理器
◐ 支持ddr4内存，1个双通道so-dimm插槽，最大32gb
◐ 支持1路千兆以太网，10/100/1000mbps自适应
◐ 支持4路usb 3.0，10路usb 2.0
◐ 支持6路uart，10路gpio
◐ 支持hdmi、edp高清显示
◐ 支持6路pcie 3.0 ×1

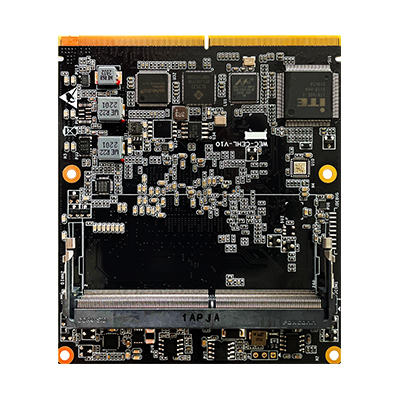

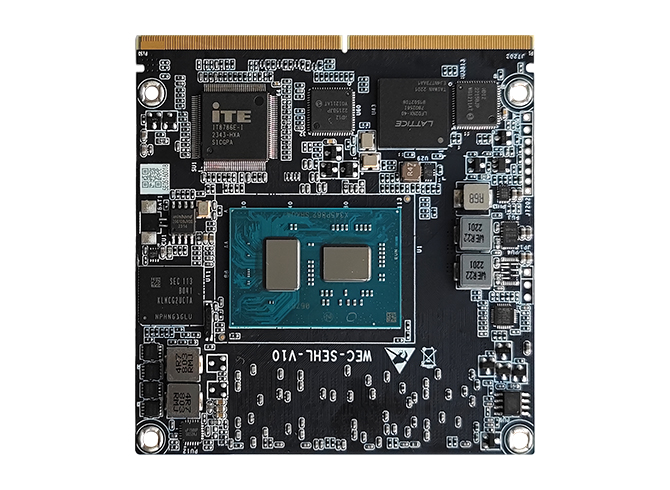

本产品属于杭州研智科技有限公司工业核心板，具有超强兼容性，与wec-ctgl核心板相互兼容。
采用intel 第12代elkhart lake系列处理器，支持ddr4内存，1个双通道so-dimm插槽，最大32gb；支持1路千兆以太网，10/100/1000mbps自适应；支持4路usb 3.0，10路usb 2.0；支持6路uart，10路gpio；支持hdmi、edp高清显示；支持6路pcie 3.0 ×1。
▇ 兼容性能特点：
◐ 跨平台兼容： 兼容intel第11代酷睿tiger lake系列和第12代赛扬elkhart lake系列处理器
◐ 接口兼容： 均采用mxm物理接口
◐ 信号兼容：按照统一的规则对管脚信号进行定义
同一块底板可以适配wec-cehl和wec-cehl系列核心板。
产品型号 | wec-cj6412 | wec-cj6413 | wec-cj6426 | |
处理器 | cpu | intel celeron j6412 | intel celeron j6413 | intel celeron j6426 |
核心/线程 | 4/4 | 4/4 | 4/4 | |
睿频 | 2.6ghz | 3.00ghz | 3.00ghz | |
llc | 1.5mb | 1.5mb | 1.5mb | |
热设计功耗 | 10w | 10w | 10w | |
bios | amiuefibios | |||
内存 | 类型 | ddr4，3200mhz | ||
容量 | 4/8/16/32gb | |||
eccsupport | n/a | |||
通道/插槽 | 1路双通道so-dimm插槽 | |||
图形 | 控制器 | intel®uhd graphics for 10th genintel® processors | ||
最大频率 | 800mhz | 800mhz | 850mhz | |
显示 | edp | 1路，最大支持4096×2304 @60hz | ||
hdmi | 1路，最大支持4096×2304 @60hz | |||
多屏显示 | 支持3屏异显 | |||
网络 | 控制器 | intel i211 | ||
速度 | 10/100/1000 mbps自适应 | |||
数量 | 1路 | |||
i/o | usb | 4路usb 3.0，10路usb 2.0 | ||
uart | 6路 (4路 2-wire / 2路8-wire) | |||
sata | 2路sata 3.0 | |||
gpio | 10路 | |||
pcie | 6路pcie 3.0 ×1 | |||
音频 | 1路intel hd音频接口 | |||
sm | 1路 | |||
spi | 1路 | |||
smart fan | system fan（option support） | |||
watchdog | bios support | |||
操作系统 | os | windows 10/11，ubuntu | ||
电源 | 类型 | dc | ||
输入电压 | 12v；rtc电池 2.0-3.3v | |||
环境 | 工作温度 | 常规：-10 ~ 60 °c | ||
存储温度 | -40 ~ 85 °c | |||
工作湿度 | 10-95% @40℃，无冷凝 | |||
存储湿度 | 0-95% @60℃，无冷凝 | |||
机械性能 | 外形尺寸 | 95mm×82mm | ||
