■ nxp i. mx rt1176，双核arm cortex-m7 单核 cortex-m4

■ 1路百兆ethercat，1路千兆以太网

■ 2路rs485，2路rs232

■ 16路gpio输入，16路gpio输出

■ 2路差分输入，2路差分输出

■ 1路mini-pcie，1路i2c，1路spi

■ dc 12~24v / 1a电源输入

■ 支持-20 ~ 70℃宽温

产品介绍产品规格外形尺寸技术规格书

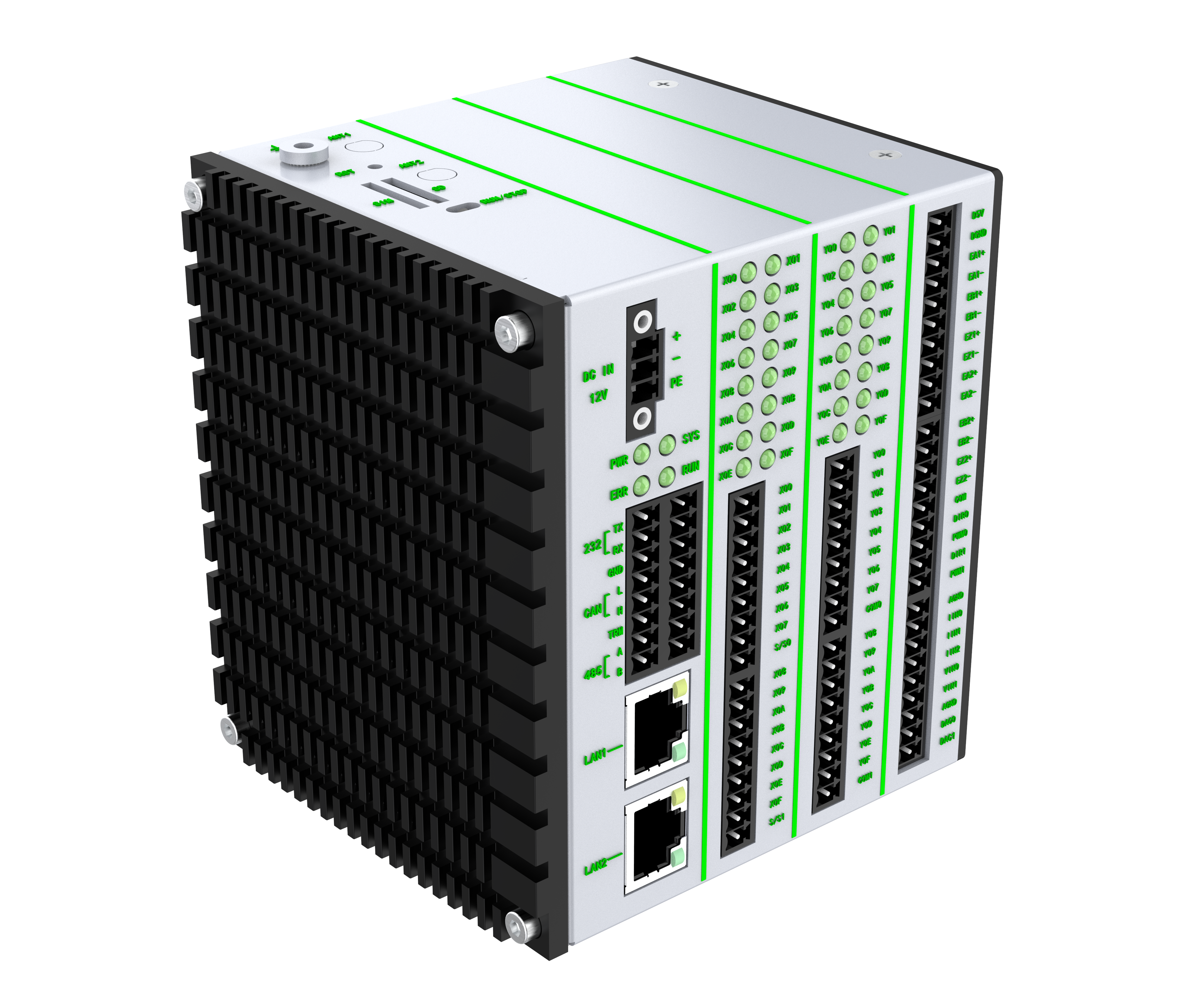

ca0240-1176 为一款小型 plc 控制器，主要应用于工业领域，实现数据采集、处理、传输、设备控制的功能。

ca0240-1176 支持 1路 ethercat 百兆网口、1 路 ethernet 千兆网口、多路 rs232\rs485\can 隔离通信接口、16 路数字量输出、16 路数字输入、2 路编码器输入和 2 路高速 pwm 输出接口、2 路模拟量输入和 2 路模拟量输出，并支持掉电保持。

ca0240-1176 针对工业自动化控制场景而设计，采用电源、采集、控制、通信互相隔离等的技术，输入端采用过压、过流保护等设计，具有性能稳定、抗干扰强等特点，除满足传统的逻辑控制之外，还集成了运动控制功能，可广泛应用于机器人运动控制、工业控制、煤矿，物流，包装和风电等行业。

产品型号		ca0240-1176
处理器	型号	nxp i. mx rt1176
	核心	双核arm cortex-m7 单核 arm cortex-m4
	主频	m7最高达1.0 ghz，m4最高达400mhz
内存	sdram	32mb w9825g6kh-5
存储	qspi flash	32mb w25q256jweiq
存储	sd卡	支持tf卡
铁电存储	fram	32kb mb85rs64tpnf-g
控制台接口	调试接口	1路rs232
通信接口	com	1路rs232 (隔离)， 2路rs485 (隔离)
	can	2路can (隔离)
	ethercat	1路lan，10/100 mbps
	以太网	1路lan，10/100/1000 mbps
i/o接口	数字输入	16路gpio输入
	数字输出	16路gpio输出
	编码器输入	2路差分输入
	pwm输出	2路差分输出
	模拟量输入	2路：0-10v/4-20ma
	模拟量输出	2路：0-10v
掉电保持	超级电容管理电路	单通道保持时间 500ms
右弯扩展接口	com	1路rs485 ，内置，带隔离
	can	1路can，内置，带隔离
	电源	5v
扩展接口	mini-pcie	usb、uart，兼容ec20 4g模组
	i2c	1路
	spi	1路
指示灯	led	power/sys/run/err、16路输入、16路输出、模拟量及高速卡指示灯
电源	类型	直流输入
	输入电压/电流	12~ 24v， 1a
	适配器	dc，60w
机械性能	型材	铝合金
	安装方式	din导轨/壁挂/桌面
	外形尺寸 (长x宽x高)	91.5×99.5×110mm
环境条件	工作温度	-20 ~ 70℃
	存储温度	-40 ~ 80°c
	相对湿度	0 ~ 90% @ 40℃ （无凝结）
	振动	with ssd: 3 grms, iec60068-2-64, random, 5~500 hz, 1hr/axis (with wall mount)
	冲击	with ssd: 30 g, iec-60068-2-27, half sine, 11 ms duration (with wall mount)
